◆Yb 펨토초레이저 ◆OPA
ℹ️ Yb 펨토초 레이저

시간분해 분광용 Yb 펨토초 레이저 시스템



고반복율이 요구되는 시간분해 분광기용 레이저시스템으로 이터븀(Yb) 펨토초 레이저 시스템 + OPA 로 구성된 펨토초 튜너블 광원이 주로 사용됩니다. Yb 펨토초 레이저 시스템은 다이오드펌핑 오실레이터와 증폭기단으로 구성되기 때문에 콤팩트하며, Ti:sapphire 에 비하여 펄스에너지는 낮지만 반복율을 높게 함으로써 높은 평균파워를 출력합니다. 증폭기로부터 파장 1030~1040nm 대의 펨토초 출력 펄스에너지를 분할하여 일부를 OPA 펌프광으로 사용하여 OPA로부터 UV~IR 파장의 펨토초 튜너블 파장을 얻습니다.

당사는 시간분해 분광용 펨토초 레이저 시스템의 완전한 구성을 위하여 다양한 옵션과 편리한 액세서리들을 제공하고 있습니다.



Yb 펨토초 레이저

  • •Spectra-Physics Spirit 펨토초 고반복율 레이저
  • •Ultrafast Systems Hyperion Yb 펨토초 레이저



OPA

  • •Spectra-Physics Spirit-OPA & Spirit-NOPA
  • •Ultrafast Systems APOLLO-Y OPA

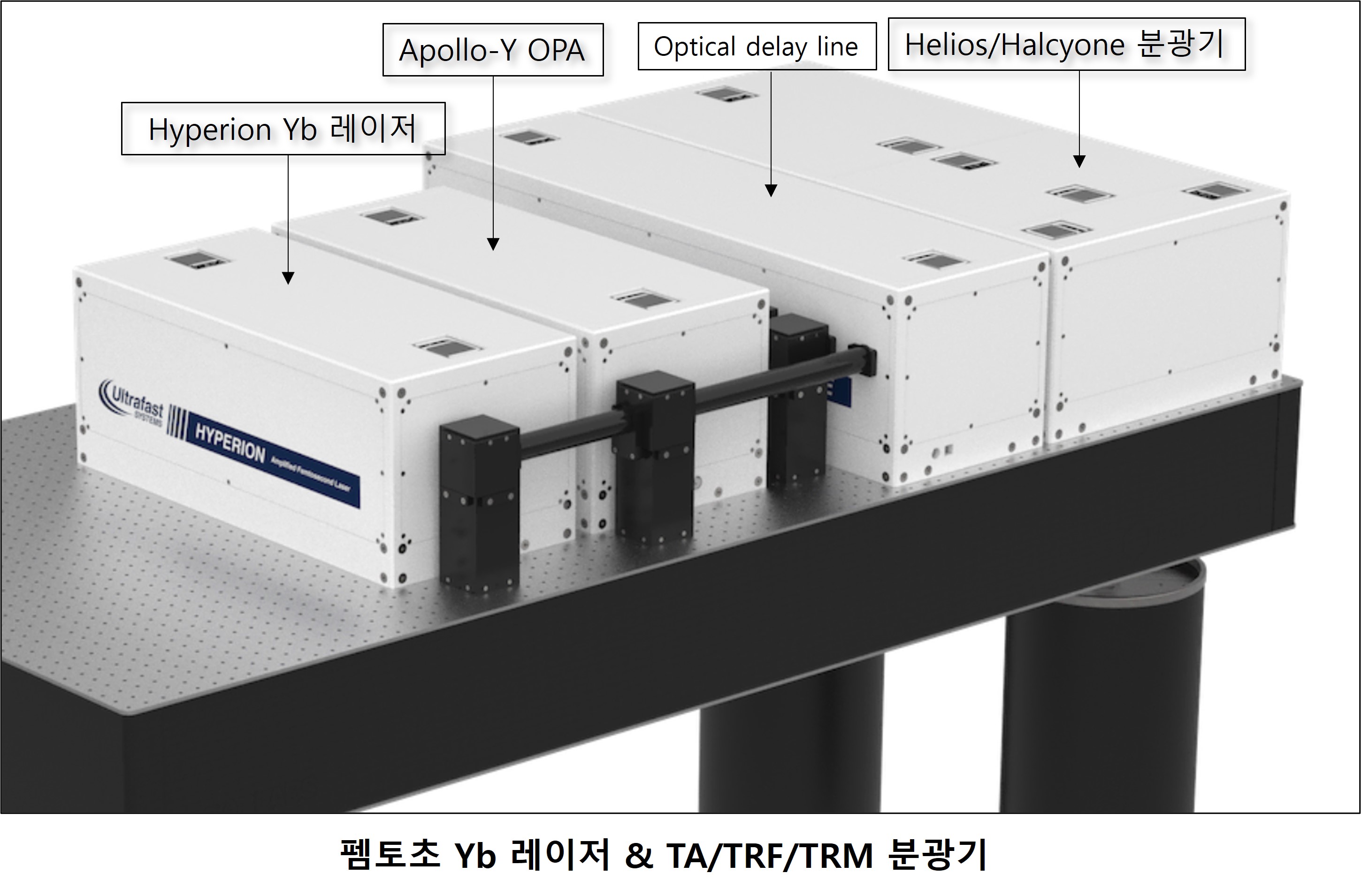

아래 그림은 Yb 펨토초레이저와 OPA 로 구성한 시간분해 분광기의 전형적인 시스템입니다.





☎ 상당히 복잡하고 고가의 시스템을 간결하고 합리적으로 구성할 수 있습니다. 이미 보유중인 시스템을 업그레이드하거나 필요한 옵션들을 추가할 수 있습니다. 당사의 전문가와 협의하여 주십시오.

Hyperion Yb 레이저
  • HYPERION

  • Amplified Femtosecond Laser
  • •펨토초 증폭기 레이저
  • •제조사: (미) Ultrafast Systems



HYPERION 레이저는 Ultrafast Systems의 시분해 분광기용 소형 펨토초 증폭기레이저입니다. 레이저의 견고한 열 안정화 모놀리식 본체와 다이렉트 다이오드 펌프 아키텍처는 진정한 턴키 작동과 저비용 유지관리를 제공합니다. Ultrafast Systems의 Apollo OPA 와 결합하면 이 레이저는 UV에서 Mid-IR까지 튜닝가능한 펨토초 펄스를 안정적으로 전달합니다.

Yb 펨토초레이저는 단일 샷에서 수백 kHz에 이르기까지 반복률을 쉽게 변경할 수 있습니다. 흡수 및 형광 측정을 수행해야 할 때 유용합니다.

  •   •Ultrafast Systems의 OPA 및 분광기와의 간편한 통합
  •   •펄스에너지 최대 2mJ
  •   •출력파장 1030nm
  •   •펄스폭 <290fs
  •   •반복율 단일펄스~200kHz
  •   •뛰어난 파워 및 빔 포인팅 안정성
  •   •열안정화 모놀리딕 본체
  •   •컴퓨터 제어



Spirit-OPA
  • Spirit-OPA OPA
  • Spirit-NOPA Non-collinear OPA

Ultrafast Scientific Lasers 메뉴를 참조하시기 바랍니다.



APOLLO-Y OPA
  • APOLLO-Y

  • Optical Parametric Amplifier (OPA)
  • •광파라메트릭증폭기
  • •제조사: (미) Ultrafast Systems



APOLLO-Y 광 파라메트릭 증폭기는 초고속 Ytterbium 증폭기의 튜닝 범위를 UV에서 NIR로 확장하기 위해 개발되었습니다. Ultrafast Systems의 분광기(Helios, Eos, Halcyone 등)와 함께 작동하도록 최적화되어 있습니다. 백색광 초연속체의 3단계 증폭과 모든 비선형 결정 튜닝, 광 지연 보상 및 파장 분리를 통해 높은 안정성과 높은 효율성을 달성합니다. 완전히 컴퓨터로 제어됩니다. 이 OPA는 분광학자를 염두에 두고 유능하면서도 사용하기 쉬운 펌프 소스로 설계되었습니다. 레이아웃은 신규 또는 기존 분광 시스템과 깔끔하게 맞도록 최적화되어 필요한 작업대 공간을 최소화합니다. 다중 주파수 변환 체계를 포함하면 258nm에서 2600nm까지 출력 파장을 완전히 컴퓨터로 제어할 수 있으며, 단일 포트의 공선 출력은 외부 빔 라우팅 광학 장치의 필요성을 줄여줍니다. 펄스 출력의 타이밍은 전체 파장 동조 범위에서 일관되게 유지됩니다.

  •   •이터븀(Yb) 증폭기 레이저용으로 설계됨
  •   •바닥면저 25cm x 66cm
  •   •Ultrafast Systems의 딜레이라인 및 분광기와 함께 사용하도록 최적화됨
  •   •전 튜닝범위에서 단일빔, 단일포트 출력
  •   •전 튜닝범위에서 일관된 출력펄스 타이밍
  •   •내장된 SHG (515nm), THG (343nm), & FHG (258nm) 옵션 으로 258nm~2600nm 까지 완벽하게 조정 가능



OPA 펌프레이저 사양

파장~1030nm, 펄스폭 100~400fs, 펄스에너지>50uJ, 빔직경<8mm

☎ 당사는 Hyperion Yb 레이저를 이 OPA 펌프레이저의 기본레이저로 설정하고 있습니다. 비슷한 사양의 레이저를 보유하고 있는 경우 당사에 문의하여 주십시오.
