레이저 분광시스템

Ti:sapphire 펨토초 레이저 시스템

작성자 관리자 날짜 2023-01-03 16:56:35
◆펨토초 Ti:sapphire 레이저 ◆OPA
Ti:sapphire 레이저

시간분해 분광용 Ti:sapphire 시스템



수 kHz 대의 저반복율로 고에너지 펄스가 요구되는 시간분해 분광기용 레이저시스템으로 펨토초 Ti:sapphire 증폭기 시스템 + OPA (광파라메트릭증폭기) 로 구성된 펨토초 튜너블 광원이 주로 사용됩니다. 펨토초 증폭기시스템은 펨토초 오실레이터+증폭기(펌프레이저포함) 로 구성되며, 파장 800nm 대의 펨토초 고에너지 펄스를 출력합니다. 증폭기의 출력 펄스에너지를 분할하여 일부를 OPA 펌프광으로 사용함으로써 OPA로부터 UV~IR 영역을 커버하는 펨토초 튜너블 파장을 얻습니다.

당사는 시간분해 분광기용 펨토초 레이저 시스템의 완전한 구성을 위하여 다양한 옵션과 편리한 액세서리들을 제공하고 있습니다.



Ti:sapphire 레이저

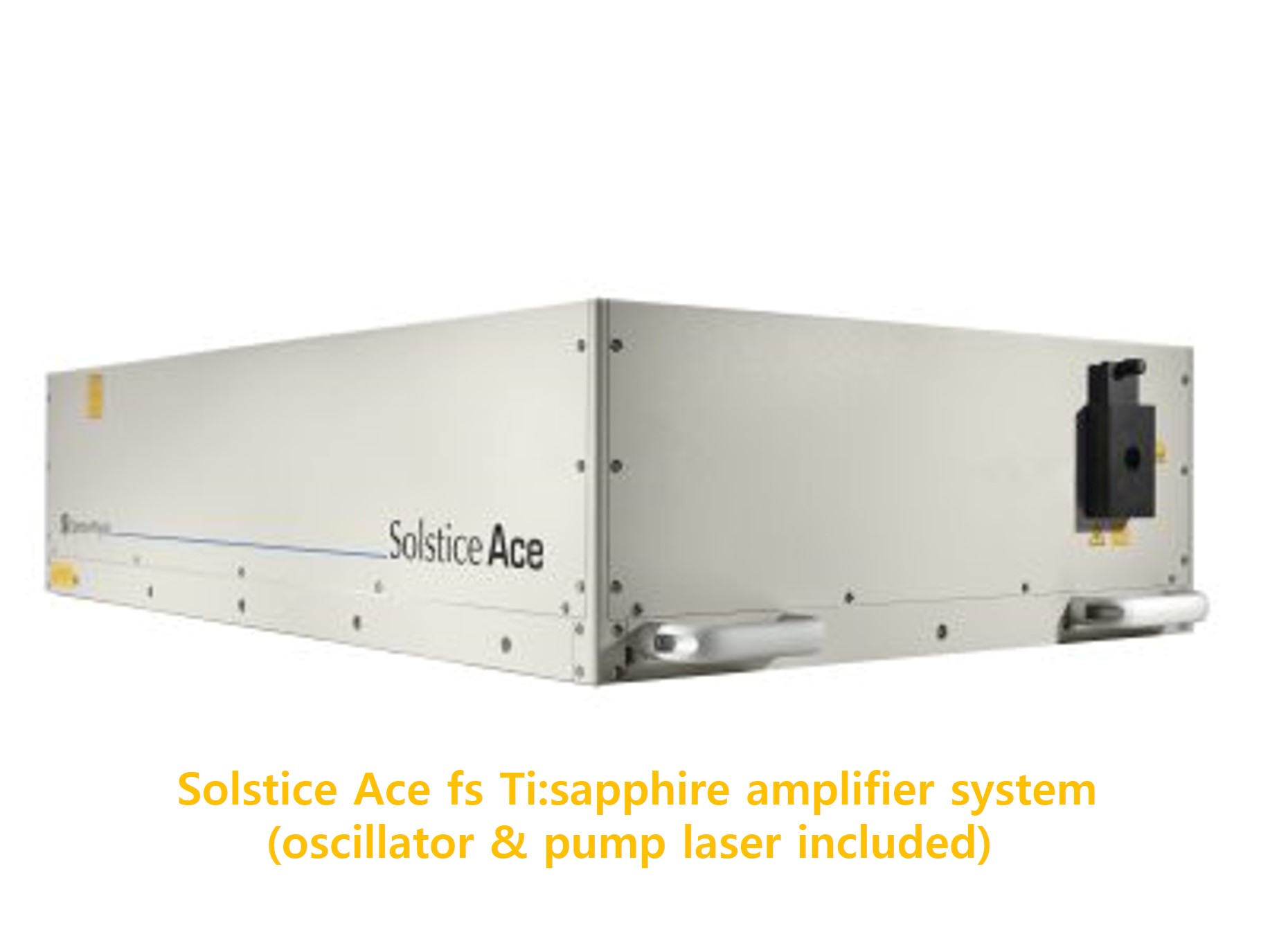

  • •Spectra-Physics Solstice Ace Ti:sapphire 증폭기 One-Box 시스템

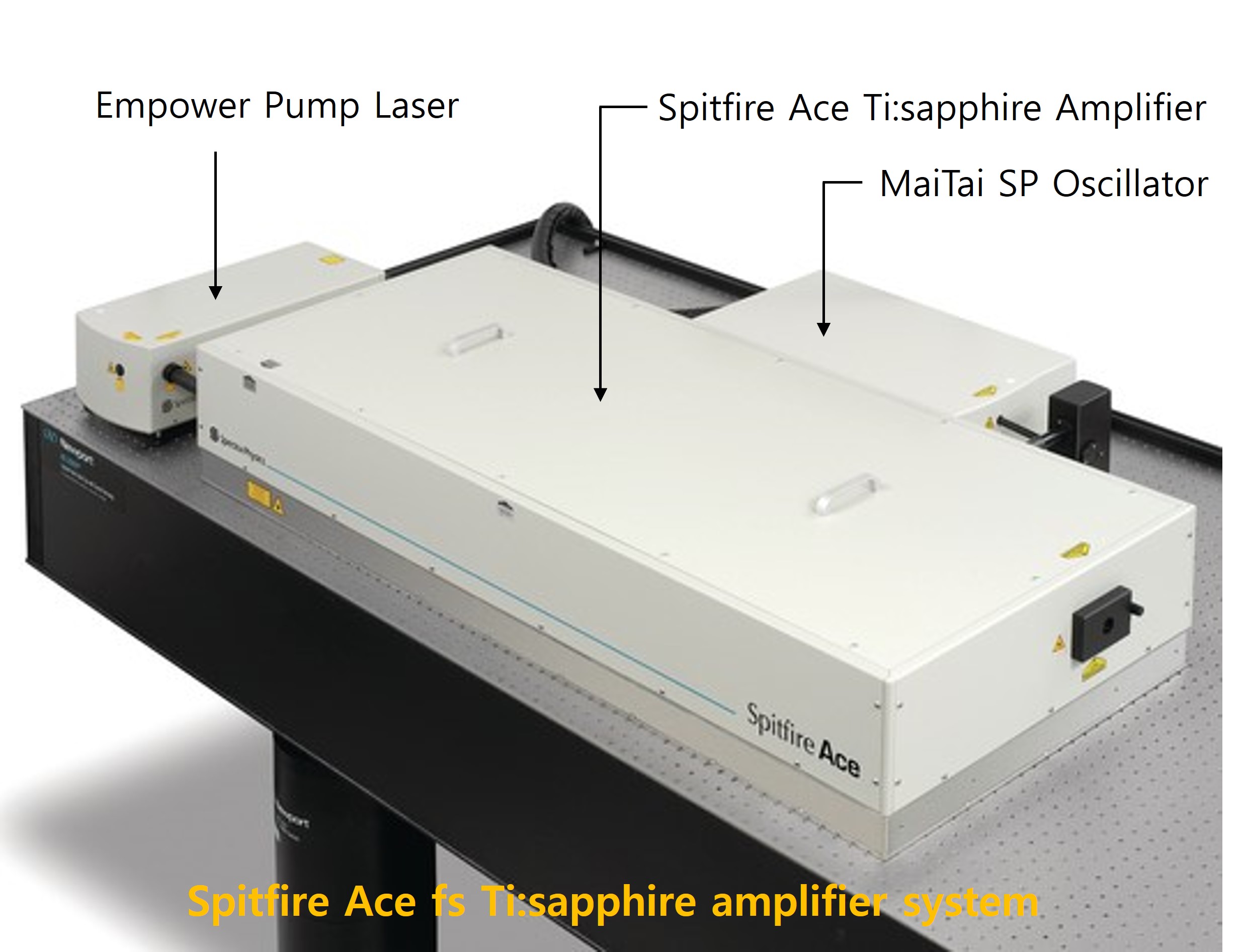

  • •Spectra-Physics Spitfire Ace Ti:sapphire 증폭기 시스템





OPA (Optical Parametric Amplifier)

  • •Spectra-Physics Topas Prime OPA
  • •Ultrafast Systems Apollo-T OPA

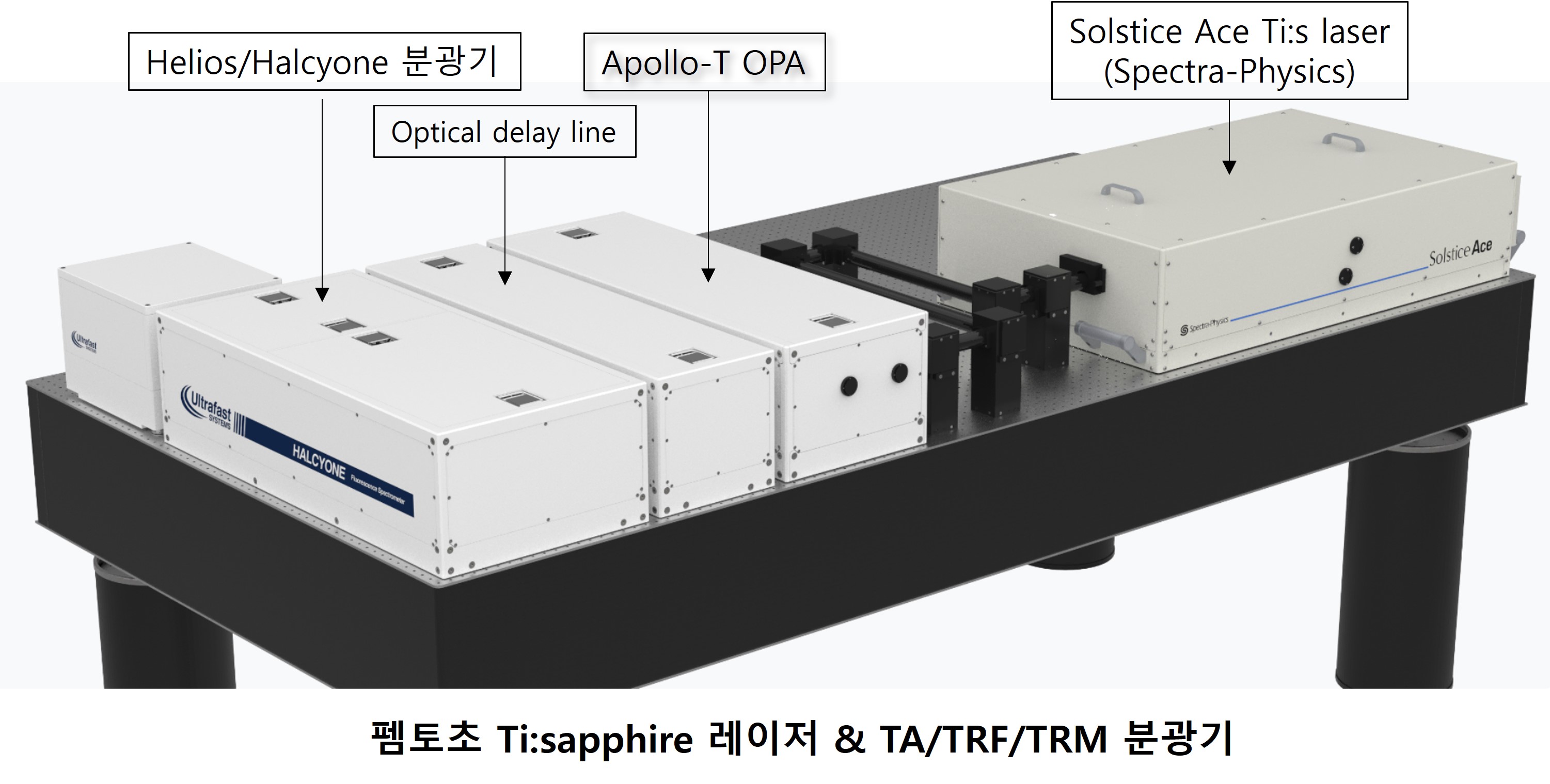

아래 그림은 Ti:sapphire 펨토초레이저와 OPA로 구성한 시간분해 분광기의 전형적인 시스템입니다.





☎ 상당히 복잡하고 고가의 시스템을 간결하고 합리적으로 구성할 수 있습니다. 이미 보유중인 시스템을 업그레이드하거나 필요한 옵션들을 추가할 수 있습니다. 당사의 전문가와 협의하여 주십시오.



Topas Prime OPA

Topas Prime OPA



Ultrafast Scientific Lasers 메뉴에서 참조하십시오.



APOLLO-T OPA
  • APOLLO-T

  • Optical Parametric Amplifier
  • •광파라메트릭증폭기
  • •제조사: (미) Ultrafast Systems



Apollo-T OPA 는 kHz Ti:sapphire 증폭기의 튜닝 범위를 UV에서 Mid-IR로 확장하기 위해 개발되었습니다. Ultrafast Systems의 분광기와 함께 작동하도록 최적화되어 있습니다. 슈퍼컨티늄 백색광의 2단계 증폭을 통해 높은 안정성과 높은 효율을 달성하고 비선형 크리스탈 튜닝, 광 지연 보상 및 파장 분리는 완전히 컴퓨터 제어됩니다. 이 OPA는 분광학자를 염두에 두고 유능하면서도 사용하기 쉬운 광원으로 설계되었습니다. 레이아웃은 신규 또는 기존 분광계 시스템과 깔끔하게 맞도록 최적화되어 필요한 테이블 공간을 최소화합니다. 다중 주파수 변환 체계를 포함하면 출력 파장의 컴퓨터 제어 조정이 가능하며 단일 포트의 공선 출력은 외부 빔 라우팅 광학 장치의 필요성을 줄입니다. 펄스 출력의 타이밍은 전체 파장 동조 범위에서 일관되게 유지됩니다. 기본 레이저 파장의 2차 및 3차 조화파 발생을 위한 선택적 통합 단계는 외부 라우팅 광학 장치 및 조화파 발생기의 필요성을 더욱 줄여줍니다.

  •   •Ti:Sapphire 증폭기 레이저용으로 설계됨
  •   •바닥면적 36cm x 97cm
  •   •Ultrafast Systems의 딜레이라인 및 분광기와 함께 사용하도록 최적화됨
  •   •전 튜닝범위에 걸쳐 단일포트 출력
  •   •전 튜닝범위에서 걸쳐 일관된 출력펄스 타이밍
  •   •내장된 SHG (400nm) & THG (267nm) 옵션으로 240nm~10,000nm 까지 완벽하게 튜닝가능



OPA 펌프레이저 사양

파장~800nm, 펄스폭 60~150fs, 펄스에너지>0.5mJ, 빔직경<12mm

☎ 당사는 Spectra-Physics Solstice Ace 또는 Spitfire Ace Ti:sapphire 증폭기 시스템을 이 OPA의 기본 펌프레이저로 설정하고 있습니다. 비슷한 사양의 레이저를 보유하고 있는 경우 당사에 문의하여 주십시오.
