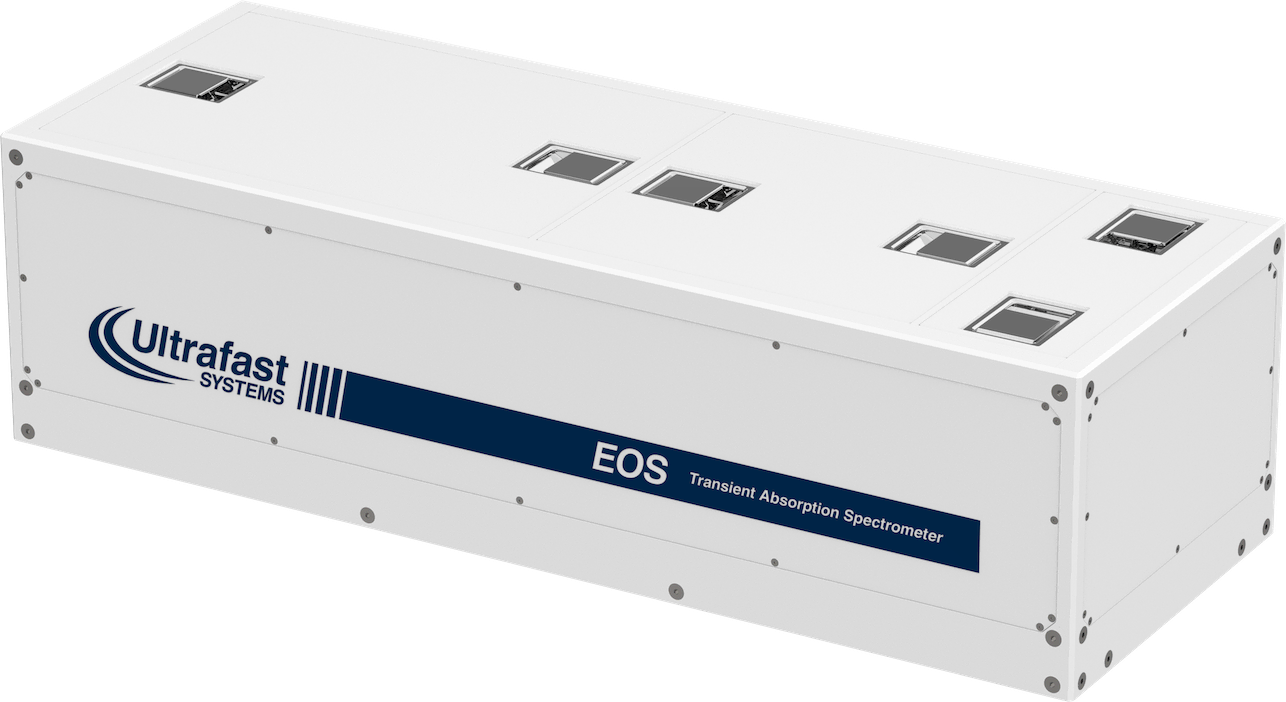

EOS ns Transient Absorption Spectrometer

작성자 관리자 날짜 2023-01-03 16:04:41
◆나노초 TA 분광기 ◆Resolution <1ns ◆Time window 8ns minimum
나노초 TA 분광기
  • EOS

  • Nanosecond Transient Absorption Spectrometer
  • •나노초 순간흡수 분광기
  • •제조사: (미) Ultrafast Systems



EOS는 다양한 펄스 레이저와 함께 작동하도록 설계된 고유한(특허 번호: US 7,817,270 B2) 광대역 펌프 프로브 나노초 과도 흡수 분광계입니다. 완전한 턴키 시스템인 EOS는 쉽게 조정 가능한 시간 창에서 ns 이하의 시간 분해능으로 과도 현상을 측정합니다. 언제든지 EOS 시간 분해능을 당사의 광대역 펌프 프로브 펨토초 과도 흡수 분광계인와 통합하여 펨토초로 개선할 수 있습니다.

  •   •Broad Spectral Range 350nm-2200nm
  •   •Sub-ns Time Resolution
  •   •Automated





Broad Spectral Range

350-950nm; 800-1600nm; 1600-2200nm



Spectral Resolution Optimized for Transient Absorption

과도 흡수의 경우 더 높은 스펙트럼 분해능이 항상 더 좋은 것은 아닙니다.모든 스펙트럼 특징을 매핑하는 것이 중요하지만 검출기의 각 픽셀에 충분한 프로브 빛을 전달하는 것도 중요합니다.이 두 매개변수는 상쇄됩니다. 프로브 조명이 충분하지 않으면 데이터에 노이즈가 생길 수 있습니다.스펙트럼 분해능이 충분하지 않으면 몇 가지 중요한 기능을 놓칠 수 있습니다.따라서 우리는 스펙트럼 분해능을 응축상 실험에서 실용적인 것을 해결하기에 충분하도록 구성하지만 검출기에 충분한 프로브 빛을 허용하기 위해 과도하게 높지 않게 구성합니다.

  • UV-VIS: 4nm (2nm)
  • NIR-SWIR: 13nm (5nm)



Sub-ns Resolution with a Flexible Time Window

연속 광전 방법을 기반으로 하는 기존의 플래시 광분해와 달리 EOS는 펌프 프로브 분광계입니다. PCF(광자 결정 섬유) 기반 초연속 레이저인 서브나노초 펄스 프로브 광원을 사용합니다. 이 프로브 광원의 펄스 지속 시간은 분광계의 시간 분해능을 결정합니다. 따라서 고속 광검출기, 고속 디지타이저 및 고출력 프로브 광원이 필요하지 않습니다.EOS에서 펌프 프로브 지연은 전자적으로 제어되며 최대 시간 창은 펌프 레이저의 반복 주기에 가깝습니다.시간 창은 펌프 레이저 반복률을 낮추어 확장할 수 있습니다.



Large Sample Area

넓은(210mm x 300mm) 시료 구획을 통해 저온 유지 장치 및 온도 제어 시료 홀더를 쉽게 장착할 수 있습니다.또한 샘플 주위에 더 많은 공간이 있으면 샘플 작업이 더 쉬워집니다.



Lower Probe & Pump Power on the Sample

프로브를 시료에 단단히 집중시키면 여기 에너지를 줄이고 시료 열화를 최소화할 수 있습니다. 이것은 고체 샘플(박막 등)에서 특히 중요합니다. 특히 실험 중에 쉽게 번역할 수 없는 것. 표준 구성에서 샘플의 EOS 프로브 빔 웨이스트는 <100 µm입니다. 결과적으로 필요한 일반적인 여기 에너지는 수백 nJ/펄스입니다. 또한 이 빔 크기로 작은 샘플을 연구할 수 있습니다.

Software
