CW Frequency Mixers

작성자 관리자 날짜 2023-01-05 14:58:47
◆단일주파수 CW 레이저 빔의 주파수 혼합 ◆SFM & DFM ◆Periodically-Poled Crystal
제품정보
  • MixTrain

  • CW Sum & Difference Frequency Mixers
  • •단일주파수 CW 레이저용 합차 주파수 혼합기
  • •제조사: (미) MKS Spectra-Physics, (독) Sirah Lasertechnik GmbH

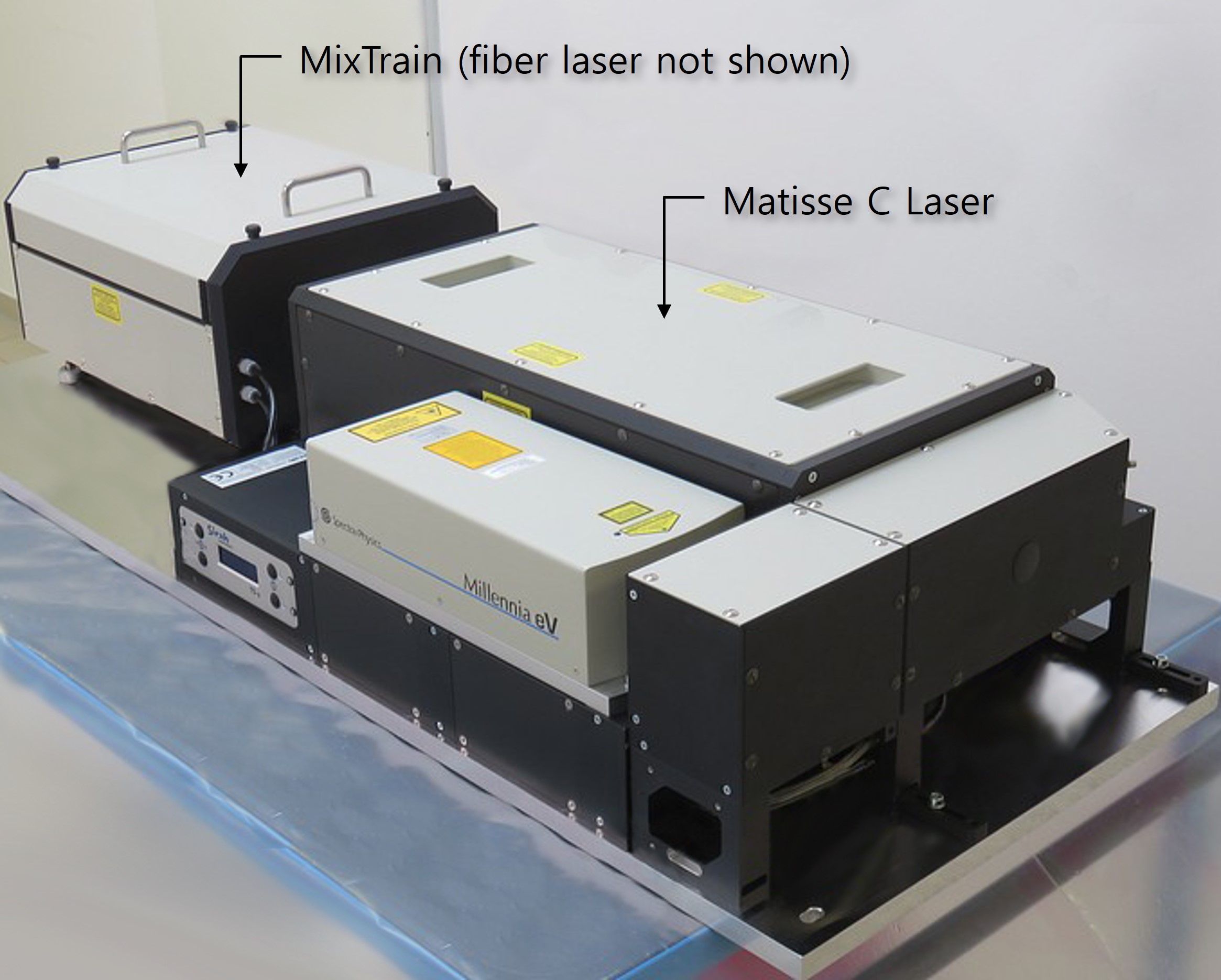

MixTrain 제품은 단일주파수 CW 레이저 빔의 합 또는 차 주파수 믹싱을 주기적 분극 결정 (Periodically-Poled Crystal) 에서 구현한 독자적인 유닛입니다. MixTrain은 2개의 단일주파수 cw 레이저의 합 또는 차 주파수 혼합을 위해 주기적 분극 결정에서 준위상 정합을 사용하고 있습니다. 일반적으로 레이저 중 하나는 Matisse와 같은 튜너블 티타늄:사파이어 레이저이고, 다른 레이저는 고출력 고정파장대의 단일주파수 광섬유 레이저입니다. 이 시스템은 크리스탈 주기를 변경하기 위해 모터로 제어되는 이동 스테이지와 최대 180°C까지 가열할 수 있는 온도 안정화 오븐을 사용합니다. 빔 성형, 편광 제어, 빔 조합 및 빔 분리를 위한 모든 옵틱들이 포함되어 있습니다. 이 혼합기의 후방 반사로부터 광섬유레이저를 보호하기 위해 광다이오드(Optical Diode Isolator) 가 적용됩니다.





주요특징

  • •입력파장 690nm-1020nm (Ti:sapphire 레이저)
  • •SFM 파장 422nm-670nm
  • •DFM 파장 1.1um-4.2um
  • •스캔범위 SFM 20GHz & DFM 60GHz
  • •전고체 솔루션
  •

모델&옵션

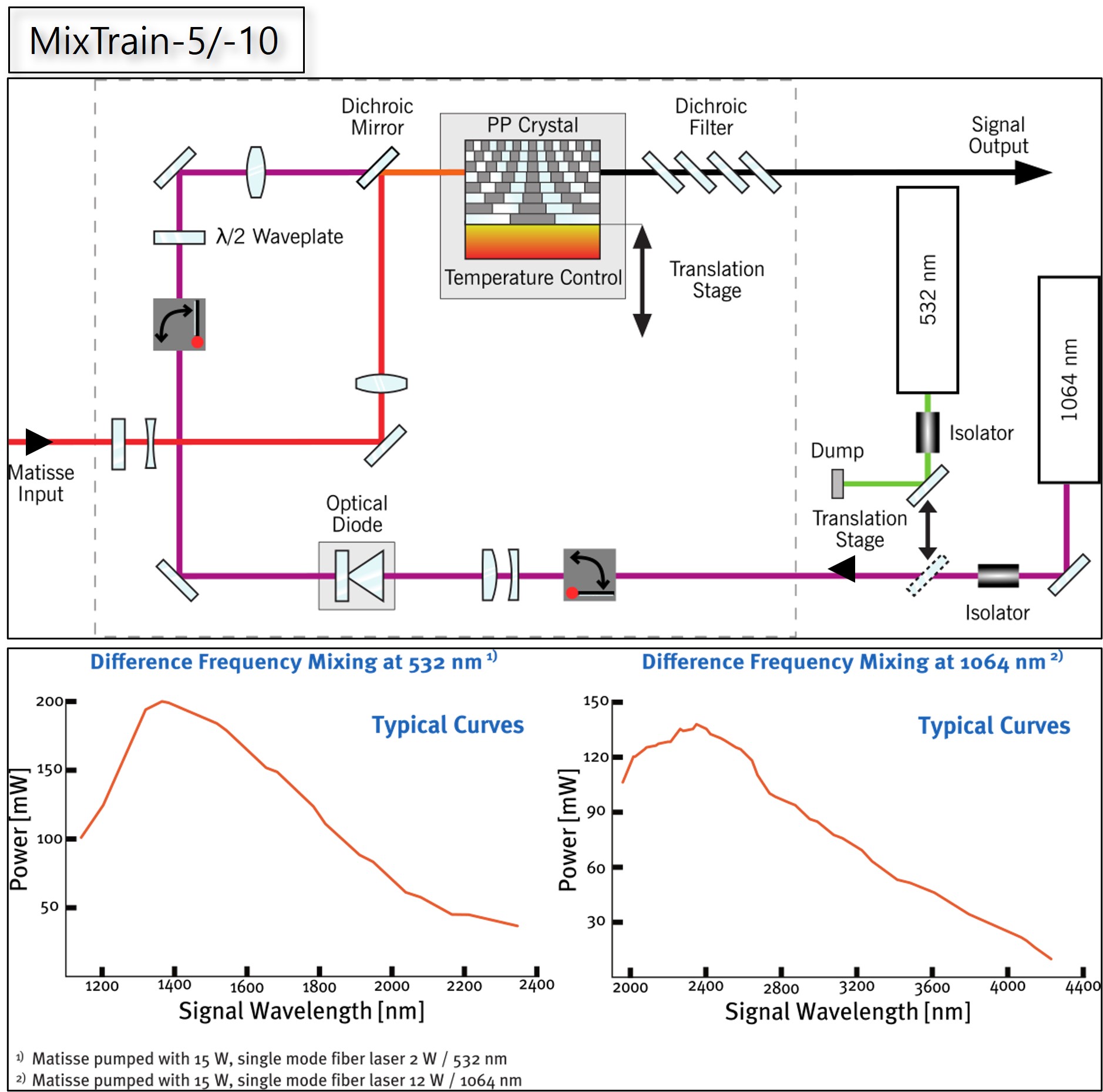

  • MixTrain-5: DFM of (Matisse & Yb fiber laser @532nm)
  • MixTrain-10: DFM of (Matisse & Yb fiber laser @1064nm)
  • MixTrain-15: SFM/DFM of (Matisse & Er fiber laser @1550nm)

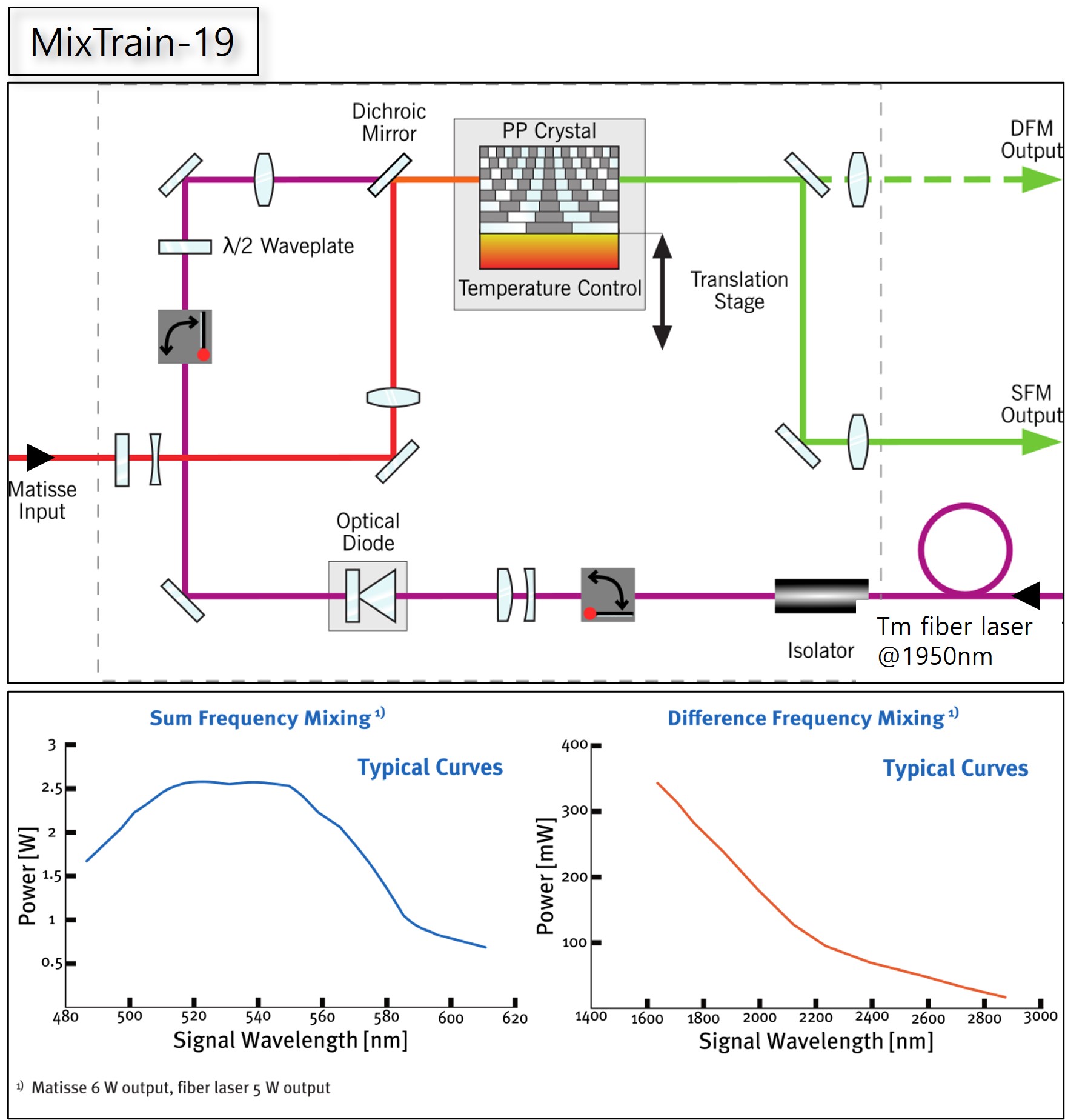

  • MixTrain-19: SFM/DFM of (Matisse & Tm fiber laser @1950nm)
  •
  • * MixTrain 에는 펌프레이저 (Matisse, 광섬유레이저)가 포함되지 않습니다. (별도구매)
