◆Yb 광섬유 게인모듈 ◆aeroGain BASE ◆aeroGain ROD
aeroGain BASE

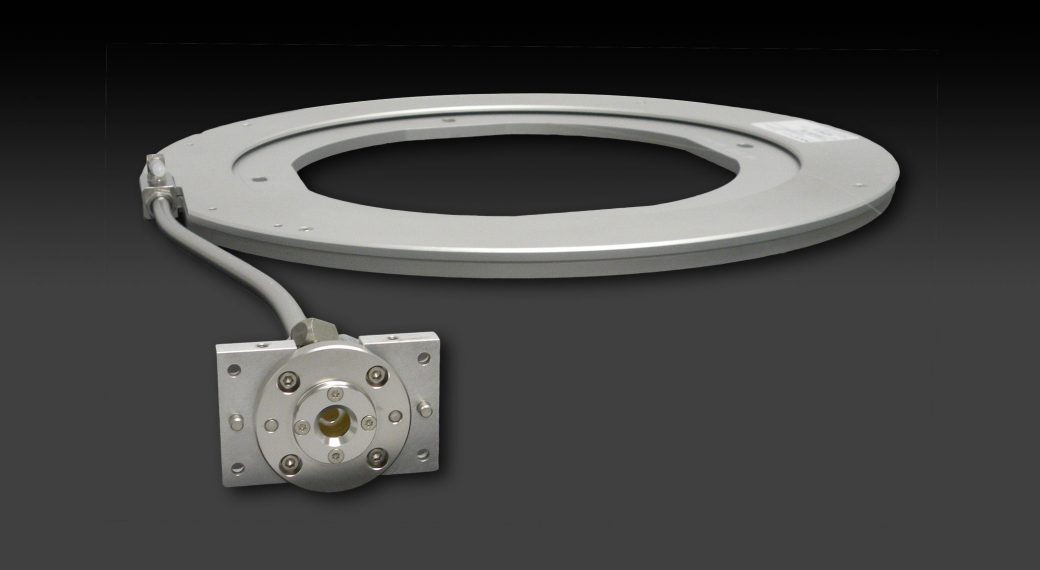

  • aeroGAIN BASE

  • High Power Yb Fiber Gain Modules
  • •하이파워 Yb 광섬유 게인모듈
  • •제조사: (덴) NKT Photonics
  •

aeroGAIN-BASE는 고성능 Yb-광섬유 게인모듈입니다. 초고속 펄스 광섬유버레이저의 산업 제조업체를 위해 설계되었으며, 하이파워 과학 실험에도 손쉽게 도입하여 사용할 수있습니다. 시드소스와 쉽게 스플라이싱 될 수 있도록, 모든 모듈에 옵션으로 10 또는 15 µm 스텝-인덱스 단일모드 광섬유 입력을 장착했습니다. 업계를 선도하는 당사 DC-200/40-PZ-Yb 게인 광섬유는 업계 최대의 단일 모드 MFD (mode field diameter) 를 제공합니다.



주요특징

  •   •낮은 비선형성을 갖는 하이파워
  •   •10um 또는 15um 스텝인덱스 광섬유 입력
  •   •진정한 싱글모드 편광 시스템
  •   •간편한 발열 관리
  •   •탁월한 빔포인팅 안정성
  •   •견고한 산업적 구성



모델 & 옵션

  •   •aeroGAIN-BASE-1.1: 광섬유길이 3m, 출력 75W, 입력신호광>0.5W@1060-1070nm
  •   •aeroGAIN-BASE-1.2: 광섬유길이 1.8m, 출력 75W, 입력신호광>0.5W@1030-1040nm
  •   •aeroGAIN-BASE-1.3: 광섬유길이 1.8m, 출력 30W, 입력신호광>0.5W@1030-1040nm

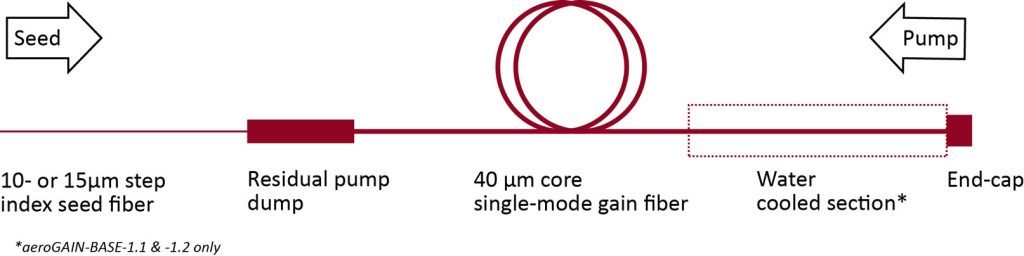

높은 빔포인팅 안정성과 낮은 비선형성은 매우 유연하고 다목적의 레이저 아키텍처를 가능하게 하는데 이러한 아키텍처에서 동일한 aeroGAIN-BASE 모듈들이 fs-, ps- 및 ns 펄스의 증폭에 사용할 수 있으며, 필요시 고효율 주파수변환이 가능합니다. 최적의 성능을 위해 aeroGAIN-BASE 모듈은 출력 엔드 캡을 통한 역방향 진행 펌핑용으로 설계되었습니다. 끝단 캡과 이득 광섬유의 마지막 부분은 수냉식 하우징 (aeroGAIN-BASE-1.1 및 1.2)에 장착되어 최대 성능과 수명을 보장합니다.

모든 모듈은 클린룸에서 조립 및 테스트됩니다. 엔드캡이 깨끗하도록 하기 위해 aeroGAIN-BASE-1.1 및 -1.2는 툴링 플레이트 위에 마운트됩니다. 이 툴링 플레이트는 실험실에서 마운트로도 사용할 수 있습니다. aeroGAIN-BASE 설계는 55W 출력 파워에서 연속 25,000시간 작동을 포함하여 많은 장시간 테스트를 통해 산업용 24/7 안정성을 입증했습니다. 특정 OEM 시스템의 수명은 펌프파워, 펌프파장, 냉각 효율 등에 따라 다릅니다.



🆕aeroGAIN ROD

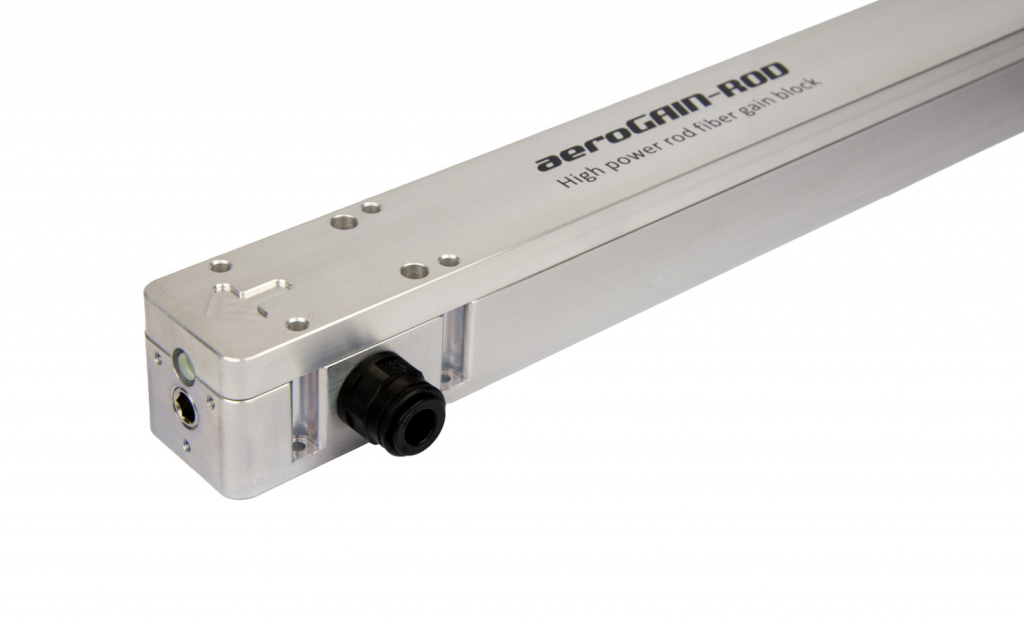

  • aeroGAIN ROD

  • High Power Rod Fiber Gain Modules
  • •하이파워 로드파이버 게인모듈
  • •제조사: (덴) NKT Photonics
  •

aeroGAIN-ROD 모듈은 초고속 펄스레이저를 위한 궁극의 고출력 광섬유 증폭 모듈입니다. 3300 µm2 모드필드 면적과 높은 펌프 흡수력을 통해 이전에는 솔리드 스테이트 구성에서만 가능했던 파워 핸들링을 제공합니다. 견고한 알루미늄 본체로 인해 OEM 인테그레이션 및 과학 실험 셋업을 위해 모듈을 쉽게 다루고 장착할 수 있습니다.



주요 특징

  • •회절한계의 빔 품질
  • •높은 NA 펌프클래딩
  • •높은 파워의 손상문턱
  • •1030-1040nm에 최적
  • •콤팩트
  • •PM & non-PM 증폭
  • •수냉식



모델 & 옵션

  • aeroGAIN-ROD-2.1: 신호광 코어직경~85um, 신호광 100W
  • aeroGAIN-ROD-3.1: 신호광 코어직경~85um, 신호광 250W



진정한 싱글모드 증폭

aeroGAIN-ROD 모듈은 이전에 멀티모드 시스템이 자제했던 파워 레벨에서 진정한 싱글모드 증폭을 제공합니다. 진정한 싱글모드 증폭은 멀티모드 시스템에 비해 다양한 이점이 있습니다.

  •   •더 나은 출력 안정성
  •   •우수한 빔 품질
  •   •광섬유의 타이트 코일링이 필요 없음
  •

뛰어난 모드 품질과 손쉬운 커플링으로 aeroGAIN-ROD 모듈은 고출력 증폭기에 이상적인 이득매체가 됩니다. 퀵 커플링이 있는 통합 수냉식은 효율적인 열 관리와 수천 시간의 유지 보수가 필요 없는 긴 수명을 보장합니다. 펌프광은 높은 신뢰성, 높은 손상 임계값 및 큰 NA를 갖춘 입증된 에어 클래드 기술로 가이드 됩니다. 하이파워 AR 코팅 엔드캡이 모듈과 함께 제공됩니다.
